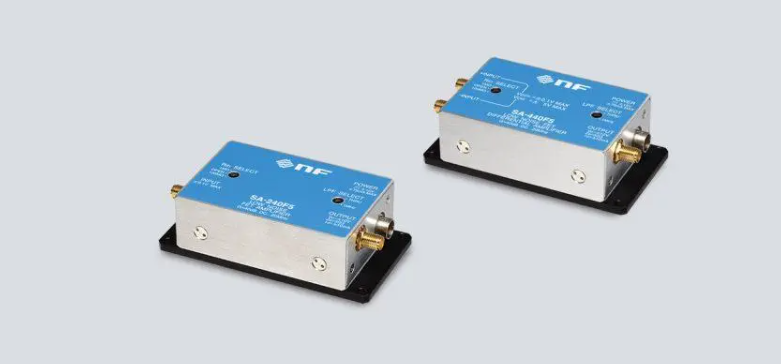

日本NF 低噪声放大器 SA-200 系列 / SA-400 系列

用于微小信号检测的低噪声、高稳定性、宽带前置放大器

SA-200 系列/SA-400 系列是微信号检测放大器，可实现传统放大器无法实现的低噪声性能。 通过将其用作各种传感器、分

析仪、测量仪器等的前置放大器，它展示了其在高精度信号处理方面的强大功能。

低噪声

用我们独创的电路实现世界顶级的低噪声性能

噪声系数 0.6dB，等效输入噪声电压 0.25nV/√Hz

(SA-230F5和SA-250F6：输入阻抗50Ω)

宽带

覆盖从DC到500MHz高频高速信号的宽频带

根据信号源的输入格式

单端双极性输入/单端FET输入/差分双极性输入/差分FET输入

主要规格

输入格式增益带宽输入电阻噪声电压密度噪声电流密度噪声系数

SA-200F3单

结束输入 40 dB DC 至 800 kHz 1 kΩ/

10kΩ/

100kΩ 0.5nV/√Hz 2.2pA/√Hz ー

SA-220F5 46 dB 1kHz 至 80MHz 1MΩ 0.5nV/√Hz 200fA/√Hz ー

SA-240F5 40dB 直流至 20MHz 1MΩ/

100MΩ/

开路 1.2nV/√Hz 5fA/√Hz ー

SA-230F5 46dB 1kHz~100MHz 50Ω 0.25nV/√Hz 5pA/√Hz 0.6dB

SA-250F6 40dB 100Hz~250MHz 50Ω 0.25nV/√Hz 5pA/√Hz 0.6dB

SA-251F6 40dB 1kHz~500MHz 50Ω 0.25nV/√Hz 8pA/√Hz 0.9dB

SA-410F3 差分输入 40 dB DC 至 1MHz 1kΩ/

10kΩ/

100kΩ 0.75nV/√Hz 4.5pA/√Hz ー

SA-420F5 46 dB 1kHz 至 70MHz 1MΩ 0.9nV/√Hz 100fA/√Hz ー

SA-421F5 46 dB 30Hz~30MHz 1MΩ 0.5nV/√Hz 100fA/√Hz ー

SA-430F5 46 dB 1kHz 至 100MHz 50Ω 0.35nV/√Hz 7pA/√Hz 1.0dB

SA-440F5 40dB 直流至 20MHz 1MΩ/

100MΩ/

开路 1.8nV/√Hz 25fA/√Hz ー

对应于宽带（通过增益降低修改实现宽带）

标准频率特性（46dB增益） 修改后频率特性（40dB增益）

SA-220F5 1kHz 至 80MHz 1kHz 至 130MHz

SA-230F5 1kHz 至 100MHz 1kHz 至 200MHz

SA-420F5 1kHz 至 70MHz 1kHz 至 110MHz

量子计算机中超导器件的信号放大

用于核磁共振/核磁共振的电磁传感器

用于红外检测的 MCT（碲汞镉）传感器

用于微磁检测的超导SQUID传感器

用于微波检测的高温超导约瑟夫森元件

光电探测器元件，如光和光电晶体管

提高锁相放大器的灵敏度并消除共模噪声

无线通信、EMC、分析仪器、各种传感器和元件等需要低噪声和高速响应的其他领域。
